<Poprzedni | Spis treści | Następne>

4.5.2. Wykonywanie podstawowych operacji rysunkowych

Procedura 4.13. Aby uruchomić OpenOffice.org Draw:

1. Na Zastosowania Menu, wybierz Grafika , a następnie Rysunek OpenOffice.org. Główne składniki Rysować okna pokazano na poniższej grafice:


obraz


Rysunek 4.73. Okno rysowania

2. Rysunki tworzone są w obszarze rysunku, który otoczony jest następującymi paskami narzędzi:


Menu pasek zawiera listę głównych menu dostępnych w Draw. Zawiera opcje zarządzania, edytowania i przeglądania formatu rysunków.


Funkcjonować pasek wyświetla ikony umożliwiające wykonywanie takich zadań, jak Otwórz, Zapisz, Kopiuj, Wytnij i Wklej.


Linia i wypełnienie pasek zawiera specjalne narzędzia do rysowania umożliwiające modyfikację wyglądu wybranego obiektu, np. stylu linii, koloru i grubości; styl i kolor wypełnienia.


Rysowanie pasek narzędzi jest najważniejszym paskiem narzędzi w programie Draw. Zawiera wszystkie niezbędne funkcje do rysowania różnych kształtów geometrycznych i odręcznych. Tworzenie podstawowych kształtów w programie Draw wymaga szerokiego wykorzystania tego paska narzędzi. Jednakże należy je dalej edytować, łączyć i manipulować, aby tworzyć złożone obiekty.


Możesz zmieniać liczbę i położenie widocznych narzędzi, aby interfejs wyglądał nieco inaczej. Aby dodać lub usunąć pasek narzędzi z okna rysowania:


3. Na Zobacz menu, wskaż Paski narzędzi. pasek narzędzi lista wyświetla dostępne paski narzędzi ze znacznikiem wyboru obok wyświetlanych pasków narzędzi. Aby usunąć pasek narzędzi z okna rysowania, usuń zaznaczenie odpowiedniego znacznika wyboru i kliknij pasek narzędzi bez znacznika wyboru, aby dodać go do okna.


Procedura 4.14. Tworzenie obiektów

Aby utworzyć obiekt za pomocą paska narzędzi Rysowanie:


1. Kliknij przycisk konkretnego obiektu, np Prostokąt or Elipsa na Rysowanie paska narzędzi i umieść kursor myszy w miejscu obszaru rysunku, w którym ma się zaczynać obiekt.


2. Naciśnij lewy przycisk myszy, przeciągnij kursor w miejsce, w którym chcesz zakończyć obiekt i zwolnij przycisk. Obiekt pojawi się w obszarze rysunku.


Wybieranie obiektów. Przed wprowadzeniem jakichkolwiek zmian w obiekcie należy wybrać obiekt. Rysuj udostępnia następujące opcje zaznaczania obiektu:


• Wybór bezpośredni: Kliknij obiekt, aby go wybrać.


• Zaznaczanie poprzez kadrowanie: Na Rysowanie pasek narzędzi, kliknij Wybierz i przeciągnij duży prostokąt wokół obiektu, aby go zaznaczyć. Ta opcja jest przydatna w przypadku wybierania wielu obiektów w obszarze rysunku.


obraz Uwaga:

Aby je wybrać, musisz całkowicie zamknąć obiekt(y) w prostokącie.


obraz


Rysunek 4.74. Wybieranie przez kadrowanie


• Zaznaczanie ukrytych obiektów: Aby wybrać obiekt zasłonięty przez inny obiekt, naciśnij klawisz Alt i kliknij obiekt, który chcesz zaznaczyć.


obraz Uwaga:

Aby móc wybrać ukryty obiekt, musisz znać położenie tego obiektu względem

obiekty na górze.


Edycja obiektów. Podczas tworzenia obiektów może zaistnieć konieczność ich edycji lub zmiany ich właściwości, aby uzyskać pożądany efekt. Jednak nie zawsze można znaleźć taką elastyczność w domyślnych ustawieniach oprogramowania. Na przykład nie można zmienić kształtu kwadratu na prostokąt ani obrócić kwadratu wokół własnej osi, korzystając z domyślnego paska narzędzi Rysowanie. Aby wykonać te zadania, Draw udostępnia różne inne opcje o wymaganej elastyczności, takie jak:


obraz Uwaga:

Wszystkie opcje omówione w kolejnych rozdziałach dotyczą wybranego obiektu lub grupy obiektów.

Zaznaczony obiekt można rozpoznać po małym, kolorowym kwadracie lub okręgu wokół obiektu. Te kwadraty lub koła nazywane są uchwytami i tworzą prostokątną ramę, która jest wystarczająco duża, aby pomieścić obiekt.


Procedura 4.15. Modyfikowanie rozmiaru obiektu


1. W obszarze Rysunek wybierz utworzony obiekt klikając na niego. Na obiekcie pojawią się uchwyty.


obraz


obraz

Rysunek 4.75. Wybór obiektu

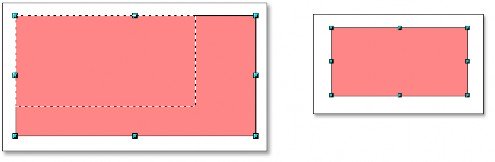

2. Umieść kursor myszy nad jednym z uchwytów. Gdy kursor zmieni się w dwukierunkową strzałkę, przeciągnij kursor w kierunku strzałki, aby zmodyfikować rozmiar obiektu. Jeśli wybierzesz uchwyt narożny, będziesz zmieniać rozmiar obiektu wzdłuż dwóch osi jednocześnie. Jeśli użyjesz uchwytu bocznego, rozmiar obiektów zostanie zmieniony tylko wzdłuż jednej osi. Kontur powstałego nowego obiektu pojawi się jako linia przerywana.


3. Zwolnij przycisk myszy, gdy rozmiar obiektu będzie prawidłowy. Linia przerywana zniknie i pojawi się obiekt o zmienionym rozmiarze.


obraz


Rysunek 4.76. Modyfikowanie obiektu


Układanie obiektów. Jeśli dokument, nad którym pracujesz, zawiera wiele nakładających się obiektów, edycja poszczególnych obiektów (które mogą być widoczne lub nie) może stanowić wyzwanie. Na szczęście Draw umożliwia zmianę układu obiektów bez wpływu na ich układ.


Procedura 4.16. Aby zmienić rozmieszczenie obiektów:


1. W obszarze rysunku kliknij prawym przyciskiem myszy obiekt, który chcesz zmienić, wskaż Zorganizować i wybierz odpowiednią opcję z listy Zorganizować lista.


obraz


Rysunek 4.77. Zmiana układu obiektu


2. Jeśli wybierzesz Wyślij wstecz opcji, wynik jest taki, jak pokazano na poniższej grafice:


obraz


Rysunek 4.78. Obiekt wysłany wstecz

Powielanie obiektów. Często może być konieczne utworzenie wielu obiektów o tym samym kształcie i rozmiarze. W programie Draw możesz powielać lub tworzyć wiele kopii obiektu. Kopie mogą być identyczne lub różnić się rozmiarem, kolorem, orientacją i położeniem.


Procedura 4.17. Aby utworzyć wiele kopii obiektu:

1. Kliknij obiekt, który chcesz skopiować, kliknij Edytuj I wybierz opcję Duplikat opcja. Duplikat otworzy się okno dialogowe.


2. Określ odpowiednie wartości w Duplikat oknie dialogowym i kliknij OK , aby wyświetlić wynik w obszarze rysunku.


obraz


Rysunek 4.79. Powielanie obiektów

Grupowanie i łączenie obiektów. Podczas tworzenia lub edycji obiektu obiekt może zostać przesunięty w stosunku do pierwotnej pozycji. Ta zmiana położenia zakłóca względne położenie obiektu względem innych na rysunku. Może to mieć kluczowe znaczenie tam, gdzie ważna jest dokładność położenia, np. na rysunkach architektonicznych. Za pomocą Rysowania możesz łączyć obiekty rysunkowe na dwa różne sposoby: grupowanie i łączenie.

Grupowanie obiektów. Grupowanie obiektów przypomina umieszczanie ich w pojemniku, w którym obiekty są pogrupowane między sobą, ale zachowują swoją indywidualną tożsamość. Możesz przenieść grupę jako jedną całość i zastosować zmiany do wszystkich zamkniętych obiektów. Grupę można zawsze cofnąć, a obiektami tworzącymi grupę można zawsze manipulować oddzielnie.


Procedura 4.18. Aby pogrupować obiekty:

1. w Rysowanie obszarze, wybierz wszystkie obiekty, które chcesz uwzględnić w grupie. Kliknij prawym przyciskiem myszy dowolny wybrany obiekt, a następnie wybierz Zarządzanie opcja.

obraz

2. Kliknij dowolny obiekt w grupie; uchwyty pojawiają się wokół całej grupy, a nie wokół obiektu. Możesz teraz modyfikować całą grupę, bez stosowania efektów do poszczególnych obiektów. Aby zmienić rozmiar grupy:


• Umieść kursor myszy nad jednym z uchwytów. Gdy kursor zmieni się w dwukierunkową strzałkę, przeciągnij kursor, aby zwiększyć lub zmniejszyć rozmiar obiektów w grupie. Rozmiar wszystkich obiektów w grupie jest zmieniany jednakowo.


Procedura 4.19. Możesz także edytować pojedynczy obiekt w grupie, nie przerywając go. Aby edytować pojedyncze obiekty w grupie:

1. Kliknij dwukrotnie obiekt w grupie. Możesz już wejść do grupy i pracować nad pojedynczymi obiektami.

2. Kliknij obiekt, który chcesz edytować; uchwyty pojawią się wokół tego obiektu. W tym trybie możesz edytować, dodawać lub usuwać ten obiekt.

3. Aby ponownie utworzyć grupę po modyfikacji obiektu, kliknij dwukrotnie w dowolnym miejscu poza ramką wyboru.

obraz

Uwaga:

Można grupować obiekty wszelkich kształtów i rozmiarów. Możesz grupować obiekty w 2D, 3D lub w kombinacji obu. Można jednak łączyć tylko nakładające się obiekty 2D.

Łączenie obiektów. Łączenie obiektów rysunkowych jest podobne do grupowania, z tą różnicą, że łączenie powoduje trwałe połączenie obiektów, prowadzące do powstania nowego obiektu. Oryginalne obiekty nie są już dostępne jako pojedyncze elementy i nie można wejść do grupy, aby edytować poszczególne obiekty. Po połączeniu obiektów grupa przejmuje właściwości najniższego obiektu w aranżacji.


Procedura 4.20. Aby połączyć obiekty:

1. W obszarze rysunku wybierz wiele obiektów 2D.

obraz

Uwaga:

Najniżej położony obiekt na poniższej grafice to obiekt niebieski.


obraz


Rysunek 4.80. Łączenie obiektów

2. Kliknij prawym przyciskiem myszy dowolny z zaznaczonych obiektów i kliknij opcję Połącz na liście. Tam, gdzie obiekty nakładają się na siebie, strefa nakładania się jest wypełniona lub pusta, w zależności od liczby nakładania się. Gdy liczba zakładek będzie parzysta, otrzymasz pustą przestrzeń. Gdy liczba zakładek jest nieparzysta, otrzymasz wypełniony obszar.


obraz


Rysunek 4.81. Strefa nakładania się


3. Po połączeniu obiektów możesz wybrać połączone obiekty jako całość. Nie będzie jednak możliwości zaznaczenia pustego obszaru w obiekcie.


Aby podzielić obiekty:


• W Rysowanie kliknij prawym przyciskiem myszy kombinację utworzoną w poprzedniej procedurze i wybierz Split opcja z listy.


obraz


Rysunek 4.82. Dzielenie obiektów


Należy pamiętać, że obiekty powracają do swojego pierwotnego stanu. Jednakże właściwości obiektów uległy teraz zmianie, podobnie jak w przypadku ostatniego obiektu w aranżacji.


Edycja kolorów i tekstur. Podczas tworzenia rysunku może zaistnieć potrzeba pracy z obiektami o różnych kolorach i teksturach w tym samym obszarze rysunku. Wypełnienie obszaru obiektu można dostosować za pomocą paska narzędzi Linia i wypełnienie.


obraz Uwaga:

Terminem OpenOffice.org określającym wnętrze obiektu jest wypełnienie obszaru. Wypełnienie obszaru obiektu może wynosić

jednolity kolor, gradient lub obraz.


Procedura 4.21. Edycja wypełnienia kolorem


Aby edytować wypełnienie kolorem obiektu:


1. W obszarze rysunku wybierz obiekt, który chcesz edytować i kliknij Obszar Przycisk na Linia i wypełnienie

pasek narzędzi. The Obszar otworzy się okno dialogowe.


obraz


Rysunek 4.83. Edycja wypełnienia kolorem


2. Obszar Okno dialogowe umożliwia zmianę istniejącego wypełnienia kolorem obiektu. Kliknij Dostępne kolory

wybierz kolor z listy pod zakładką Stół kategoria i kliknij OK zastosować zmianę.


obraz


Rysunek 4.84. Wybór wypełnienia kolorem


3. Kategoria Tabela zawiera kolory standardowe lub najczęściej używane. Jeśli jednak potrzebujesz koloru lub odcienia, którego nie ma na liście, śmiało go stwórz! Aby zdefiniować kolor niestandardowy:


A. Kliknij standardowy kolor najbliższy Twoim potrzebom i określ współczynnik RGB, aby zmienić jego ton i odcień.


obraz Uwaga:

W programie Draw dostępne są dwie opcje definiowania koloru. Możesz określić kolor w RGB

lub współczynnik CMYK. W przypadku CMYK kliknij RGB, a następnie wybierz CMYK z opcji.


B. Jeśli chcesz dodać nowy kolor niestandardowy do dostępnej listy, wpisz jego nazwę w polu Nazwa, określ współczynnik RGB i kliknij Dodaj. Na standardowej liście w kategorii Tabela zostanie wyświetlony nowy kolor.


obraz Dobrze wiedzieć:

Każdy kolor jest określony przez kombinację trzech kolorów podstawowych: czerwonego, zielonego i

Niebieski, stąd oznaczenie RGB.


do. Kliknij OK zastosować zmianę.


obraz


Rysunek 4.85. Dostosowane wypełnienie kolorem


Edycja wypełnienia gradientowego. Gradient to płynne przejście pomiędzy dwoma różnymi kolorami lub odcieniami tego samego koloru, które można zastosować do obiektu rysunkowego. Aby edytować wypełnienie gradientowe obiektu:


W obszarze rysunku wybierz obiekt, który chcesz edytować i kliknij przycisk Obszar na pasku narzędzi Linia i wypełnienie. The Obszar otworzy się okno dialogowe.


Kliknij Gradienty wybierz gradient z listy gradientów i kliknij OK aby zastosować zmianę do obiektu.


obraz


Rysunek 4.86. Edycja wypełnienia gradientowego


Edycja tekstu. Program Draw udostępnia następujące opcje wstawiania tekstu w obszarze rysunku:


Narzędzie Tekst na pasku narzędzi Rysowanie: Ramkę tekstową można utworzyć w dowolnym miejscu obszaru rysunku i pracować z tym polem tekstowym tak samo, jak z każdym innym obiektem.


Objaśnienia obok obiektu: Można tego użyć, jeśli chcesz powiązać tekst z obiektem. Kliknij Objaśnienia

narzędzie na Rysowanie pasek narzędzi.


Tekst nałożony na obiekt rysunkowy: Kliknij dwukrotnie obiekt. Zostanie otwarte pole tekstowe. Wpisz w nim niezbędny tekst.


Poniższa grafika przedstawia różne opcje wstawiania tekstu odnoszącego się do obiektu w obszarze rysunku:


obraz


Rysunek 4.87. Edycja tekstu w obszarze rysunku


Efekty wizualne. Oprócz oferowania podstawowych narzędzi do rysowania, Draw zapewnia możliwość dodawania efektów wizualnych do rysunków.


Zanikanie krzyżowe. Funkcja przenikania w programie Draw przekształca jeden kształt w drugi. Rezultatem jest nowa grupa obiektów, zawierająca obiekty początkowe i końcowe oraz kształty pośrednie.


Procedura 4.22. Aby uzyskać efekt przenikania:


1. Utwórz dwa obiekty o różnych kształtach w obszarze rysunku i wybierz je.


obraz


Rysunek 4.88. Stosowanie efektów wizualnych


2. Na Edytuj menu, kliknij Zanikanie krzyżowe opcja wyświetlania Zanikanie krzyżowe okno dialogowe.


3. w Zanikanie krzyżowe w oknie dialogowym wybierz liczbę obiektów przyrostowych pomiędzy końcami. Zachowaj domyślny wybór, aby zapewnić płynniejsze przejście i kliknij OK, aby wyświetlić wynik w obszarze rysunku.


obraz



obraz

Uwaga:

Rysunek 4.89. Przenikające się obiekty


Można zmieniać kolejność obiektów, zmieniając ich rozmieszczenie w obszarze rysunku.
